Циклон-розвантажувач ЦР 475

Конструкція та принцип роботи циклона

Рух пилоповітряної суміші здійснюється по спіралі, що обумовлено конструкцією агрегату. Запилене повітря надходить через вхідний патрубок зверху циклона. Під дією відцентрової сили відбувається відділення частинок пилу, а завдяки достатньо високій швидкості ще й відкидання пилу до стінок циклона. Далі під впливом інерції частинки пилу осипаються вниз, потрапляючи в пірамідальний бункер. Після проходження декількох оборотів газоповітряна суміш із нижньої частини циклона піднімається вгору, і вже очищене повітря виходить із верхнього патрубка.

Монтаж циклона

Одним із важливих моментів монтажу є правильна підготовка місця. Можлива установка циклонів як на відкритих площадках, так і на виробничих площах.

Правильний монтаж зазвичай орієнтований на 2 напрями:

- безпека, під час монтажу має бути забезпечено беззаперечне виконання БНіП (СНиП) та робочого проєкта;

- досягнення проєктних параметрів шляхом максимальної герметизації місць з’єднання повітропроводів, а також коректної установки всіх елементів.

У разі монтажу вентилятора перед циклоном необхідний пильовий вентилятор, який буде подавати повітря в систему. За умови наявності розкручувача повітря вентилятор можна встановлювати після циклона, тут уже необхідний ВР 287-46.

Комплектність циклона ЦР-475

Стандарно циклон ЦР комплектується корпусом та вхідним і вихідним патрубком.

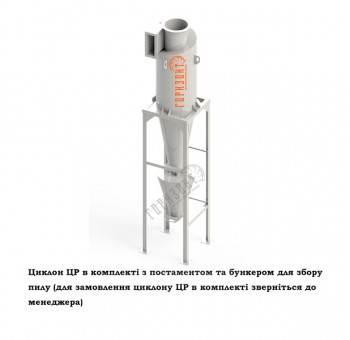

За бажанням замовника циклон може комплектуватися постаментом, бункером для збору пилу, равликом.

Незалежно від виду, циклон нашого виробництва обов’язково буде укомплектований паспортом на виріб.
